一、JBF-151F/D雙切換接口盒的特點

1、雙路切換，同時確保由控制中心至被控設備之間的線路狀態受監控；
2、實現聯動控制系統的弱電線路與被控設備的強電線路之間的轉接、隔離，以防止強電竄入系統，保障系統的安全；
3、與專線控制盤連接，用于控制重要消防設備（如消防泵、噴淋泵、風機等），一只模塊可控制一臺大型消防設備的啟、?？刂?；
4、插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將切換模塊插入底座。易于施工、維護。
5、通過無源動合接地作為回答信號。

二、JBF-151F/D雙切換接口盒的技術指標

1、工作電壓:DC19-24V 控制器提供，調制型
2、工作溫度: -10...+50℃
3、貯存溫度：-20...+50℃
4、相對濕度:≤95%(40±2℃)
5、監視電流:≤2mA(24V)
6、動作電流:≤20mA(24V)
7、確認燈:動作燈-紅色、回答燈-綠色；動作時，動作燈常亮、回答燈常亮
8、接點負載:AC250V/3A、DC30/V7A啟動為一組常開/常閉觸點、停止為一組常開觸點
9、外形尺寸:120mm 長× 82mm 寬× 44mm 高
10、線制：多線制

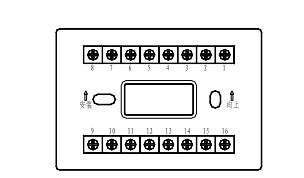

三、JBF-151F/D雙切換接口盒的安裝與接線

1、安裝孔距為65mm,用2只M4螺釘或A4自攻釘固定在安裝位置。
2、端子1接多線盤啟動端；端子2接多線盤停止端；
3、端子3線接多線盤回答端；端子4接電源地G；
4、端子5、6為停止命令對應的常開觸點輸出；
5、端子11、12接220V回答信號；
6、端子13、14為啟動命令對應的常開觸點輸出；
7、端子14、15為啟動命令對應的常閉觸點輸出；
8、觸點輸出均為無源。
9、端子16接24V電源正極。




四、JBF-151F/D雙切換接口盒應用
