一、JTY-GD-JBF-3100-Ex點型光電感煙火災探測器特點

1、兼顧JTY-GD-JBF-3100點型光電感煙火災探測器的各項功能；

2、防爆類型為本質安全型；

3、抗干擾、抗濕熱能力強；

4、無放射源，無污染，使用安全可靠；

5、電子編碼方式。通過專用電子編碼器編址；

6、二總線，無極性。功耗低，*遠傳輸距離1500m；

7、一只防爆安全柵后限帶≤10只防爆感煙探測器；


二、JTY-GD-JBF-3100-Ex點型光電感煙火災探測器主要技術參數

1、工作電壓：DC19-28V(控制器提供，調制型)

2、工作溫度：-10℃－+50℃

3、儲存溫度：-20℃－+50℃

4、相對濕度：≤95% (40±2℃)

5、監視電流：≤0.3mA (24V)

6、報警電流：≤3mA (24V)

7、響應閾值：≤0.15dBm

8、確認燈：監視狀態瞬時閃爍，報警常亮（紅色）

9、外形尺寸： Φ100×44mm

10、線制：二總線，無極性

11、防爆標志：ExibIICT6

三、JTY-GD-JBF-3100-Ex點型光電感煙火災探測器安裝與接線

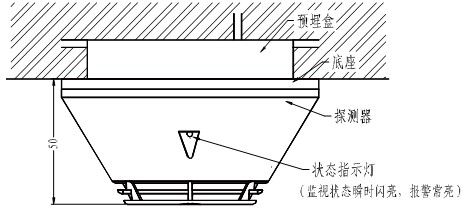

1、安裝圖例








2、安裝應按照GB3836.15-2000《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的有關規定進行；

3、安全柵應安裝在非防爆區域，在使用時應注意接入回路的正負極性；

4、每個報警回路使用安全柵的數量不得超過6只；

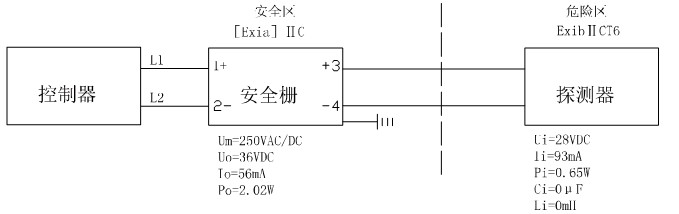

5、JTY-GD-JBF-3100-Ex點型光電感煙火災探測器接線圖例：
