JBF-155F多線切換接口盒 北大青鳥
文章來自:北大青鳥主機維修 發布時間:2014-04-28 05:04:18

一、JBF-155F多線切換接口盒功能特點
1、多線系統配接非編址多線切換接口盒只需兩線即可實現對被控設備的點動控制,同時還可以實現主機與被控設備之間線路狀態的監視功能;
2、模塊應答信號采用無源閉合信號;
3、模塊終端監視電阻阻值為為 1KΩ;
4、為模塊提供 DC24V 電源后模塊可以實現自保持輸出。
二、JBF-155F多線切換接口盒技術指標

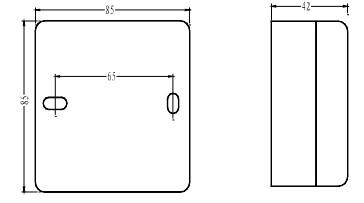

三、JBF-155F多線切換接口盒結構示意圖

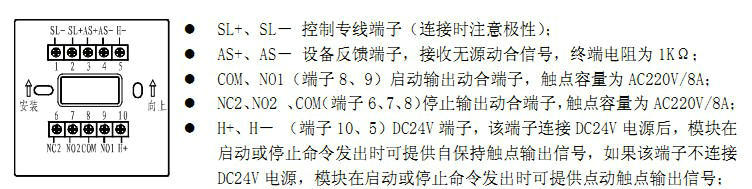

四、JBF-155F多線切換接口盒安裝與接線
1、配接 JB-QB-21S-VFC3010A 火災報警控制器多線手動控制盤,可輸出無源、有源信號,具備持續或點動脈沖輸出;
2、模塊使用 4條線,2條聯動控制總線,2條 24V電源線和主機手動控制盤連接;
3、JBF-155F 多線切換接口盒觸點容量為:AC220V/8A;
4、被控多線設備的動作應答采用無源動合觸點方式;
5、模塊終端監視電阻阻值為 1 千歐;

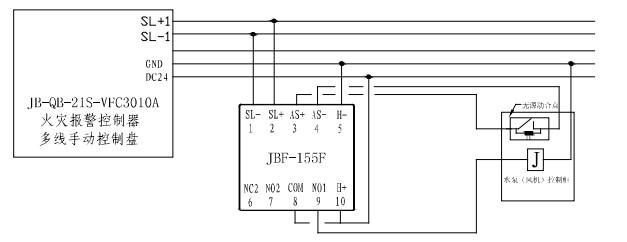

6、JBF-155F多線切換接口盒接線圖
