VCM3265A CAN中繼模塊 北大青鳥
文章來自：北大青鳥主機維修 發布時間：2014-04-28 05:04:36
一、VCM3265A CAN中繼模塊功能特點
1,電氣隔離功能。CAN 中繼器的信號輸入,輸出間采用電氣隔離的設計, 在采用 CAN 總線通訊的設備間配置 CAN 中繼器, 可有效防止設備間相互影響, 降低設備損壞的幾率；
2,延長通訊距離。在采用 CAN總線通訊的設備間配置 CAN 中繼器, 可以有效延長設備間的傳輸距離；
3,簡化 CAN總線終端電阻匹配。 由于 CAN 總線布線的拓撲結構必須使用菊花鏈型布線拓撲結構, 但是實際布線拓撲結構很難做到, 這樣會造成總線的終端電阻匹配困難和調試困難. 此時可以通過增加中繼器模塊, 將布線網絡拓撲結構分解成菊花鏈結構(*簡單的菊花鏈結構為只有2個CAN節點), 此時可以直接使用 120歐姆終端匹配電阻即可；

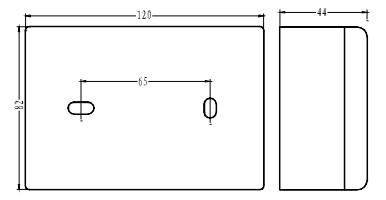

二、VCM3265A CAN中繼模塊外形示意圖

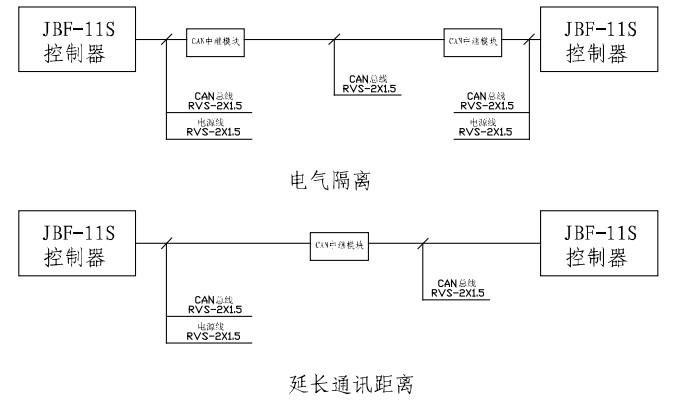

三、VCM3265A CAN中繼模塊接線圖
