一、JBF-131F-N輸入模塊特點

1、內置微處理器CPU；
2、采用SMT表面貼裝工藝；
3、穩定性高，抗干擾能力強；
4、可以接收被監視設備動作后提供的常開無源觸點信號，輸入模塊報警時確認燈閃亮；
5、電子編碼方式?？赏ㄟ^專用電子編碼器編址；
6、二總線，無極性。功耗低，*遠傳輸距離1500m。導線截面積為1.0-1.5平方毫米，對導線無特殊要求。施工簡便、費用低廉；
7、插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將輸入模塊插入底座。便于施工、維護；
8、具有斷線監控功能。

二、JBF-131F-N輸入模塊技術指標




三、JBF-131F-N輸入模塊安裝與接線方式

JBF-131F-N輸入模塊采用明裝方式，步驟如下：
1、安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm。
2、端子2(3)、4(5)接在控制器總線L1、L2上。
3、測總線采用2×1.0-1.5mm2導線；
4、用專用的編碼器設定地址碼（1-200）；
5、所監視設備的常開觸點連接在AS+（9）、AS-（10）端子上，并且必須在監視設備的動合端并聯10kΩ終端電阻，否則輸入模塊的地址無法登記上線。

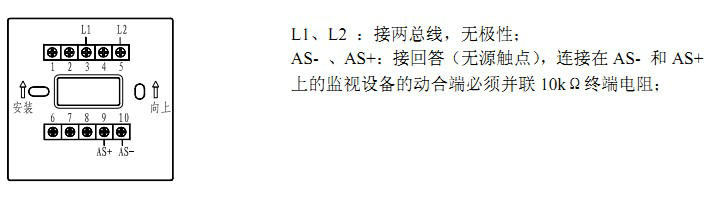

6、接線端子示意圖：

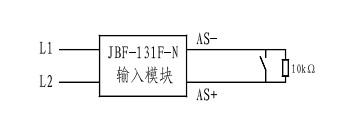

7、JBF-131F-N輸入模塊與消防設備聯接示意圖例：
