青鳥消防電壓/電流信號傳感器功能簡介（含接線圖）
文章來自：北大青鳥主機維修 發布時間：2018-04-02 05:04:24
一、JBF6183型電壓/電流信號傳感器
1.功能概述
JBF6183型電壓/電流信號傳感器為總線編址型現場設備，適用于監測采用三相三線制供電的電源配電系統。當其監測的三相交流電壓信號出現供電中斷、過壓、欠壓、缺相、錯相等故障，三相交流電流出現過載故障時，傳感器會實時將上述故障信號傳遞給消防設備電源狀態監控器進行聲、光報警。
2. 主要功能
（1）傳感器采用電子編碼方式進行編碼，編址范圍1～252；
（2）傳感器和監控器之間采用無極性兩總線連接方式，同時實現傳感器供電及信息傳輸功能；
（3） 傳感器設有兩個指示燈，綠燈閃爍表示為正常工作狀態，黃燈常亮表示為故障狀態；
（4） 傳感器具有對三相三線制消防電源的電壓值進行實時監控的功能，可在100秒內報出消防電源的供電中斷、過壓、欠壓、缺相、錯相、過載等故障；
（5）傳感器能將所監測的電壓信號和電流信號傳送到消防設備電源狀態監控器。
3. 主要參數
（1）檢測對象：三相三線電源的電壓值、電流值
（2）額定工作電壓：DC 24V （回路總線供電）
（3）額定工作電流：5mA
（4）電壓測量范圍：AC 380V
（5）電壓分辨率：1V
（6） 電流分辨率：0.01A
（7） 過壓/欠壓百分比：0%～20%
（8）過載百分比：0%～20%
（9） 外形尺寸：132mm×89.5mm×58mm（L×W×H）

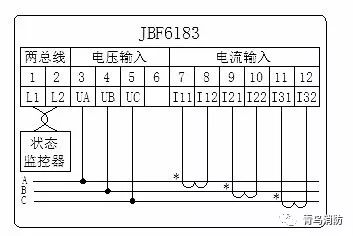

4. 接線示意圖
5. 傳感器正常顯示狀態

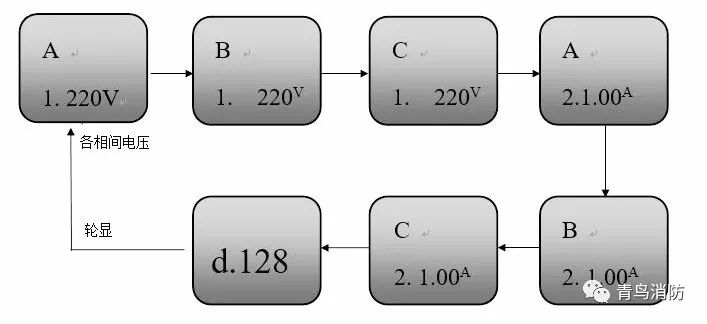

當傳感器線路連接正常、監測電壓正常情況下，傳感器液晶屏將輪顯目前每一路的監測電壓值、電流值及本傳感器在回路中所占地址，如圖：
傳感器地址（上圖代表128號） 各相電流
二、JBF6184型電壓/電流信號傳感器
1.功能概述：
JBF6184型電壓/電流信號傳感器為總線編址型現場設備，適用于監測采用三相四線制供電的電源配電系統。當其監測的三相交流電壓信號出現供電中斷、過壓、欠壓、缺相、錯相等故障，三相交流電流出現過載故障時，傳感器會實時將上述故障信號傳遞給消防設備電源狀態監控器進行聲、光報警。
2. 主要功能
（1）傳感器采用電子編碼方式進行編碼，編址范圍1～252；
（2）傳感器和監控器之間采用無極性兩總線連接方式，同時實現傳感器供電及信息傳輸功能；
（3）傳感器設有兩個指示燈，綠燈閃爍表示為正常工作狀態，黃燈常亮表示為故障狀態；
（4）傳感器具有對三相四線制消防電源的電壓值進行實時監控的功能，可在100秒內報出消防電源的供電中斷、過壓、欠壓、缺相、錯相、過載等故障；
（5）傳感器能將所監測的電壓信號和電流信號傳送到消防設備電源狀態監控器。
3. 主要參數
（1）檢測對象：三相四線電源的電壓值、電流值
（2）額定工作電壓：DC 24V （回路總線供電）
（3）額定工作電流：5mA
（4）電壓測量范圍：AC 220V
（5）電壓分辨率：1V
（6）電流分辨率：0.01A
（7）過壓/欠壓百分比：0%～20%
（8）過載百分比：0%～20%
（9）外形尺寸： 132mm×89.5mm×58mm（L×W×H）

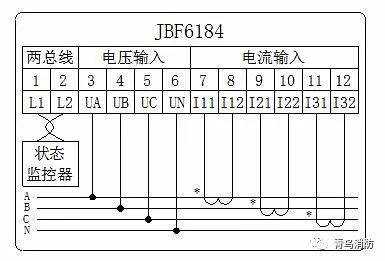

4. 接線示意圖
5. 傳感器正常顯示狀態
當傳感器線路連接正常、監測電壓正常情況下，傳感器液晶屏將輪顯目前每一路的監測電壓值、電流值及本傳感器在回路中所占地址，如圖：
傳感器地址（上圖代表128號）各相電流
