一、JBF-143F輸出模塊的產品特點

內置微處理器CPU；采用SMT 表面貼裝工藝；電子編碼方式。可通過專用電子編碼器編址。可同時輸出兩組動合（動斷）觸點，進行背景音樂與事故廣播之間的切換。二總線，無極性。功耗低， *遠傳輸距離1500m 。導線截面積為1.0-1.5mm2，對導線無特殊要求。施工簡便、費用低廉；插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將 輸出模塊插入底座。易于施工、維護。

二、JBF-143F輸出模塊的技術指標

1、工作電壓:DC19-24V 控制器提供，調制型
2、監視電流:≤0.3mA
3、動作電流:≤3mA
4、工作溫度: -10...+50℃
5、相對濕度:≤95%(40±2℃)
6、輸出觸點負載:30V/2A
7、外形尺寸:120mm 長× 82mm 寬× 44mm 高
8、確認燈:紅色、設備動作后確認燈常亮

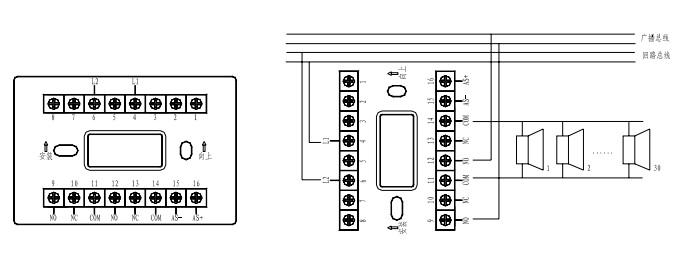

三、JBF-143F輸出模塊的安裝與接線

JBF-143F廣播切換模塊采用明裝方式。步驟如下：
1、在安裝位置將模塊盒固定（使用M4 螺釘），安裝孔距為65mm 。
2、探測總線采用2×1.0-1.5mm2 導線；
3、將總線L1、L2 端接在端子上，接線無極性；
4、廣播線之一接端子9，另外一根接端子12，音箱分別接在端子11和端子14上；
5、使用專用的編碼寫入器來設定地址碼。
6、輸出模塊具有信號反饋輸入端，當受控設備動作后被控設備上的常開觸點（無源）閉合，由輸出模塊通過兩總線將動作應答信號傳送回控制器；
